液壓齒輪泵特點：
1.采用SP齒輪設計,波動小，噪音低，產品性能穩定
2.體積小，重量輕，抗汙能力強
3.發熱量低,容積效率高
4.嚴格執行並優於JB/T7041 ，國家試驗標準所有參數
5.浮動側板徑向軸向自動補償30000H，超強壽命滑動軸承，壓力更高,壽命更長。（壓力最高可達25mpa，噪音最低可達65dba）
6.齒輪泵連續超載運轉300分鍾,無泄漏 ！
7.額定工況連續運轉1200h,無泄壓,流量更平穩！
一、產品特點：
★ 高強度鋁合金殼體，重量輕，合金鋼硬麵齒輪傳動，傳動平穩；
★ 產品執行標準：中華人民共和國機械行業標準：JB/T 7041；
★法蘭安裝方式：European 標準；
★ 輸入軸聯接形式：平鍵軸；
★ 進、出油口聯接型式：螺紋；
★ 軸向、徑向間隙自動補償機構，使油泵能夠長期保持高容積效率、高機械效率；
★ 采用 SP 係列齒輪，波動小，壓力高、噪聲低，產品性能穩定；
★ DU 複合材料軸承及高性能密封元件，啟動力矩小、抗汙能力強，能在惡劣工況下高效工作。
二、產品應用：
本產品在汽車機械、起重搬運機械、五金機械、輕工機械、紡織機械、環保、注塑、軍工、國防等行 業均有廣泛應用。

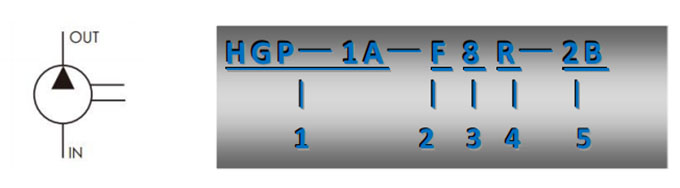

三、液壓原理圖： 四、訂購代碼：
|
1 |
型號名稱 |
|
HGP-1A |
|
2 |
壓力等級 |
F |
額定 21MPa；最高 25MPa |
|
3 |
油泵吐出量 |
|
0.8，1，2，3，4，5，6，8， |
|
4 |
旋轉方向 |
R |
順時針（可省略） |
|
L |
逆時針 |
||
|
|
|
||
|
5 |
法蘭安裝方式 |
2B |
SAE 2-bolt（可省略） |
五、規格參數：
|
型號 |
吐出量 |
額定壓力 |
最高壓力 |
轉速（r.p.m）） |
容積效率 |
機械效率 |
重量 |
||
|
（ml/r） |
（MPa） |
（MPa） |
|
|
|
（100%） |
（100%） |
||
|
額定 |
最大 |
最小 |
|||||||
|
|
|
||||||||
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
HGP-1A-0.8 |
0.8 |
|
|
|
|
|
|
|
0.95 |
|
|
|
|
|
|
|
|
|
|
|
|
HGP-1A-1 |
1 |
|
|
|
4300 |
1000 |
88 |
85 |
1.0 |
|
|
|
|
|
|
|
|
|
|
|
|
HGP-1A-2 |
2 |
|
|
|
|
1.05 |
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
HGP-1A-3 |
3 |
21 |
25 |
1800 |
|
|
|
|
1.15 |
|
|
|
|
|
|
|
|
|||
|
HGP-1A-4 |
4 |
|
|
|
|
1.18 |
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
HGP-1A-5 |
5 |
|
|
|
3200 |
600 |
91 |
88 |
1.2 |
|
|
|
|
|
|
|
|
|
|
|
|
HGP-1A-6 |
6 |
|
|
|
|
|
1.3 |
||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
HGP-1A-8 |
7.8 |
|
|
|
|
|
|
|
1.4 |
六、尺寸參數（單位：mm）
|
型號 |
A |
B |
出油口 |
進油口 |
型號 |
A |
B |
出油口 |
進油口 |
|
HGP-1A-0.8 |
67.5 |
32.5 |
|
|
HGP-1A-4 |
79.5 |
38.5 |
|
|
|
HGP-1A-1 |
69.5 |
33.5 |
PT3/8” |
PT3/8” |
HGP-1A-5 |
83.5 |
40.5 |
PT3/8” |
PT3/8” |
|
HGP-1A-2 |
72 |
34.8 |
HGP-1A-6 |
87.5 |
42.5 |
|
|||
|
|
|
|
|
||||||
|
HGP-1A-3 |
77.5 |
37.5 |
|
|
HGP-1A-8 |
93.5 |
45.5 |
|
PT1/2” |
注：其它型式的軸伸參數、安裝方式、聯接型式及油口參數，可以專業定製。
