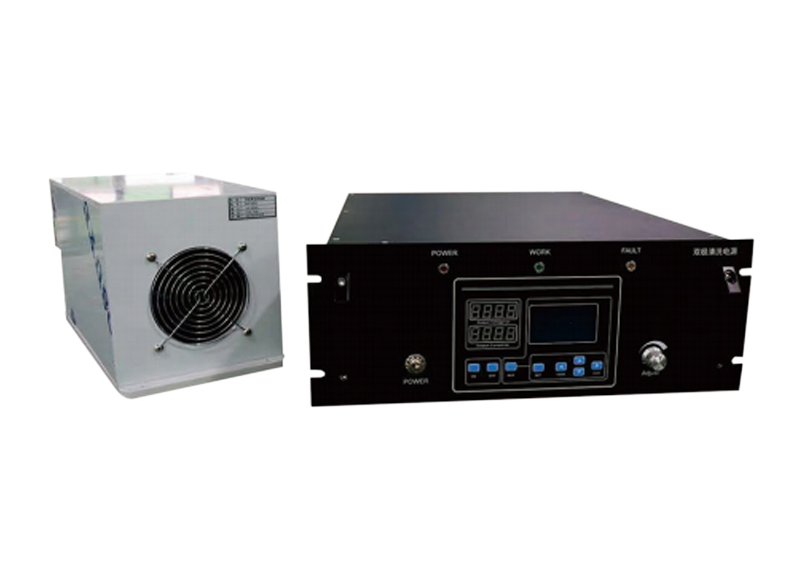

高頻開關直流電源保護技術簡介

高頻開關直流電源可分為極性保護和程序保護、過流保護、過壓保護、欠壓保護、過熱保護等。

高頻開關直流電源模塊中使用的大功率開關器件價格相對昂貴，其控製電路也比較複雜。此外，開關電源的負載一般安裝在使用大量高集成度器件的電子係統中。晶體管和集成器件的抗電擊和熱衝擊能力較差。因此，對開關電源模塊的保護既要考慮自身的安全，也要考慮負載的安全。保護電路有很多種，這裏我們介紹極性保護、程序保護、過流保護、過壓保護、欠壓保護、過熱保護等電路。通常，幾種保護方法相結合，形成一個完整的保護係統。

高頻開關直流電源的 極性保護

直流電源模塊的開關穩壓器的輸入通常是一個不穩定的直流電源。由於操作錯誤或意外情況，其極性可能連接錯誤，從而損壞開關穩壓器。極性保護的目的是確保開關穩壓器隻有在連接到具有正確極性的未衝壓直流電源時才能工作。采用單向導電裝置，可實現電源的極性保護。一個更簡單的極性保護電路如圖1所示。由於二極管D的總輸入電流流經開關穩壓器，因此該電路更適合於小功率開關穩壓器。在大功率場合，將極性保護電路作為程序保護的一部分，可以省去極性保護所需的大功率二極管，降低功耗。

高頻開關直流電源程序保護

直流電源模塊穩壓電源的電路比較複雜，基本上可以分為低功率控製部分和大功率開關部分。開關管屬於大功率器件。為了在接通或關閉電源時保護開關管的安全，必須首先允許調製器和放大器等低功率控製電路工作。因此，有必要確保正確的啟動程序。開關穩壓器的輸入端通常連接電感小、電容大的輸入濾波器。在啟動的瞬間，濾波電容會產生較大的浪湧電流，浪湧電流可以比正常輸入電流高幾倍。這種大的浪湧電流會熔化普通電源開關或繼電器的觸點，導致輸入保險絲熔化，甚至損壞電容器。因此，在啟動時應該連接一個限流電阻來給電容器充電。為了防止限流電阻消耗過多的功率，繼電器在啟動瞬態過程後自動短路，允許直流電源直接向開關穩壓器供電。這種類型的電路被稱為開關調節器的“軟啟動”電路。
