真空鍍膜和光學鍍膜差異

2024-01-01 17:35:00

一、概念差異

1.真空鍍膜是指在高真空條件下加熱金屬或非金屬材料,使其在被鍍物體(金屬、半導體或絕緣體)表麵蒸發凝結形成薄膜的一種方法。如真空鍍鋁、真空鍍鉻等。

2. 光學鍍膜是指在光學元件表麵塗覆一層(或多層)金屬(或介電)薄膜的工藝。在光學元件表麵塗膜的目的是為了減少或增加光的反射、分束、分色、過濾、偏振等要求。常用的包覆方法有真空包覆(物理包覆的一種)和化學包覆。

二、原則差異

1. 真空鍍膜是真空應用的一個重要方麵,它以真空技術為基礎,利用物理或化學方法,吸收了電子束、分子束、離子束、等離子體束、射頻、磁控管等一係列新技術,為科學研究和實際生產提供了薄膜製備的新工藝。簡單地說,就是在真空中蒸發或濺射金屬、合金或化合物,使其凝固並沉積在塗層物體(稱為基材、襯底或襯底)上的方法。

2. 光的幹涉在薄膜光學中有著廣泛的應用。光學薄膜技術常用的方法是利用真空濺射在玻璃基板上塗覆薄膜,一般用來控製基板對入射光束的反射率和透射率,以滿足不同的需要。為了消除光學元件表麵的反射損耗,提高成像質量,在表麵塗覆一層或多層透明的介電膜,稱為防反射膜或防反射膜。

隨著激光技術的發展,對膜層的反射率和透射率有了不同的要求,促進了多層高反射膜和寬帶增透膜的發展。為滿足各種應用的需要,采用高反射膜製造偏光反射膜、彩色光譜膜、冷光膜、幹涉濾光片等。光學元件表麵塗覆後,光在膜層上多次反射和透射,形成多束幹涉。通過控製膜層的折射率和厚度,可以得到不同的光強分布,這是幹涉鍍膜的基本原理。

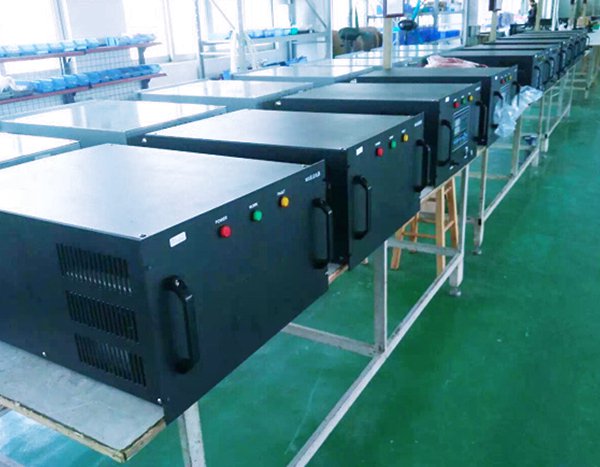

真空鍍膜廠家


三、方法和材料的差異

1. 材料采用真空鍍膜法:

(1)真空蒸發鍍膜:對待鍍膜基材進行清洗後,置於鍍膜室內,將其抽離,並將膜材加熱至高溫,使蒸汽達到13.3Pa左右,蒸汽分子飛向基材表麵,凝結成薄膜。

(2)陰極濺射鍍:將待鍍基材置於陰極對麵,將惰性氣體(如氬氣)引入真空室,保持壓力約1.33-13.3Pa,然後將陰極接2000V直流電源激發輝光放電。帶正電的氬離子與陰極碰撞,使陰極射出原子。濺落的原子通過惰性氣氛沉積在襯底上,形成薄膜。

(3)化學氣相沉積:通過對選定的金屬或有機化合物進行熱分解得到沉積薄膜的過程。

(4)離子鍍:離子鍍本質上是真空蒸發和陰極濺射的有機結合,結合了兩者的工藝特點。各種塗裝方式的優缺點如表6-9所示。

2. 光學鍍膜方法材料

(1)氟化鎂:一種純度高的無色四方結晶粉末。用它來製作光學鍍膜可以提高透光率,防止坍塌點。

(2)二氧化矽:無色透明晶體,熔點高,硬度高,化學穩定性好。純度高,用它製備高質量的SiO2塗層,蒸發狀態好,無坍塌點。根據使用要求分為紫外線、紅外線和可見光。

(3)氧化鋯:白色重晶態,高折射率,耐高溫。化學性質穩定,純度高。可用於製備無斷裂點的高質量氧化鋯塗層。
